UnityEditor – Hierarchy 层级扩展（二）显示与结合对象的功能实现

上集回顾

上一讲讲到了图标绘制，没有实现功能，这么做是有原因的，跟据我的分析，主要原因工作量太大，假如一次性吃完一个饼，我撑死，所以一点一点的来，之前有尝试想过，由于越想执行难度越大，在想的阶段就导致我放弃了写作。

so~ 慢慢来，会比较快，只要坚持！借用一句俗话：慢，才是快。

先上目标：

目标如题

在层级中结合、展开对象。
在层级中控制显示与隐藏对象。

准备工作：

层级中收缩对象，这东西在Unity提供的API中，有一个 Object.hideFlags 与功能想似

public enum HideFlags
{
None = 0,
HideInHierarchy = 1,
HideInInspector = 2,
DontSaveInEditor = 4,
NotEditable = 8,
DontSaveInBuild = 16,
DontUnloadUnusedAsset = 32,
DontSave = 52,
HideAndDontSave = 61
}

从字面上看，这是设置一个对象的显示隐藏的标签，我们的需要是在这个对象下，把它所有的子对象给进行收起，不过无妨，也就是稍微绕一绕。HideInInspector 这个值正是想要的。

另外添加与删除标签最好别用等号赋值，或与运算代替

添加 obj.hideFlags |= flag;

删除 obj.hideFlags &= ~flag;

实践

仍然是 Editor 文件夹下的 KMHierarchy 类，里面添加方法

1.结合与展开对象

    /// <summary>
    /// 子对象相关信息，超过99显示99+，无子对象不显示。
    /// </summary>
    private static void DrawCombine(GameObject go,Rect selectRect)
    {
        int childCount = go.transform.childCount;

        if (childCount == 0)
            return;

        //绘制的大小与坐标
        Rect childRect = selectRect.H_CR(2, 6).H_Size(24);
        // 显示的文本
        string text = childCount > 99 ? "99+" : childCount.ToString();

        //取子对象是否隐藏
        //FIX：此处我只取了第一个对象为代表，此方法并不雅观，如果有很好的方法，请联系我
        bool isHide = HasFlag(go.transform.GetChild(0), HideFlags.HideInHierarchy);

        if (isHide)
            childRect = selectRect.H_CR(2, 11).H_Size(22);

        if (GUI.Button(childRect, text, isHide ? EditorStyles.miniButton : EditorStyles.label))
        {
            bool isAdd = !isHide;
            SetChildrenFlag(go, HideFlags.HideInHierarchy, isAdd);
        }
    }

    //设置此对象所有子对象的Flag
    private static void SetChildrenFlag(GameObject go,HideFlags flag,bool isAdd)
    {
        foreach (Transform t in go.transform)
        {
            if (isAdd)
                t.hideFlags |= flag;
            else
                t.hideFlags &= ~flag;
        }

        //Work on 以下代码是让Editor的层级实时进行一下，因为 Hierarchy not update
        bool old = go.activeSelf;
        go.SetActive(!old);
        go.SetActive(old);
    }

    private static bool HasFlag(Transform t , HideFlags flag)
    {
        return (t.hideFlags & flag) > 0;
    }

/// <summary>

/// 子对象相关信息，超过99显示99+，无子对象不显示。

/// </summary>

private static void DrawCombine(GameObject go,Rect selectRect)

{

int childCount = go.transform.childCount;

if (childCount == 0)

return;

//绘制的大小与坐标

Rect childRect = selectRect.H_CR(2, 6).H_Size(24);

// 显示的文本

string text = childCount > 99 ? "99+" : childCount.ToString();

//取子对象是否隐藏

//FIX：此处我只取了第一个对象为代表，此方法并不雅观，如果有很好的方法，请联系我

bool isHide = HasFlag(go.transform.GetChild(0), HideFlags.HideInHierarchy);

if (isHide)

childRect = selectRect.H_CR(2, 11).H_Size(22);

if (GUI.Button(childRect, text, isHide ? EditorStyles.miniButton : EditorStyles.label))

{

bool isAdd = !isHide;

SetChildrenFlag(go, HideFlags.HideInHierarchy, isAdd);

}

//设置此对象所有子对象的Flag

private static void SetChildrenFlag(GameObject go,HideFlags flag,bool isAdd)

{

foreach (Transform t in go.transform)

{

if (isAdd)

t.hideFlags |= flag;

else

t.hideFlags &= ~flag;

}

//Work on 以下代码是让Editor的层级实时进行一下，因为 Hierarchy not update

bool old = go.activeSelf;

go.SetActive(!old);

go.SetActive(old);

}

private static bool HasFlag(Transform t , HideFlags flag)

{

return (t.hideFlags & flag) > 0;

}

2.对象的显示与隐藏

    /// <summary>
    /// 游戏对象Active相关信息
    /// </summary>
    private static void DrawActive(GameObject go,Rect SelectRect)
    {
        //此对象是否显示中
        bool isActiveInHierarchy = go.activeInHierarchy;

        string texName = isActiveInHierarchy ? "eye" : "eye_dis";

        Rect eyeRect = SelectRect.H_CR();

        GUI.DrawTexture(eyeRect, GetTexture2D(texName));
        if (GUI.Button(eyeRect, "", EditorStyles.label))
        {
            SetActiveInHierarchy(go, !isActiveInHierarchy);
        }
    }

    /// <summary>
    /// 设置对象显示状态
    /// </summary>
    private static void SetActiveInHierarchy(GameObject go , bool active)
    {
        if (go.activeSelf != active)
            go.SetActive(active);

        if (go.activeInHierarchy != active)
            SetActiveInHierarchy(go.transform.parent.gameObject, active);
    }

/// <summary>

/// 游戏对象Active相关信息

/// </summary>

private static void DrawActive(GameObject go,Rect SelectRect)

{

//此对象是否显示中

bool isActiveInHierarchy = go.activeInHierarchy;

string texName = isActiveInHierarchy ? "eye" : "eye_dis";

Rect eyeRect = SelectRect.H_CR();

GUI.DrawTexture(eyeRect, GetTexture2D(texName));

if (GUI.Button(eyeRect, "", EditorStyles.label))

{

SetActiveInHierarchy(go, !isActiveInHierarchy);

}

/// <summary>

/// 设置对象显示状态

/// </summary>

private static void SetActiveInHierarchy(GameObject go , bool active)

{

if (go.activeSelf != active)

go.SetActive(active);

if (go.activeInHierarchy != active)

SetActiveInHierarchy(go.transform.parent.gameObject, active);

}

当然最重要的一步在回调方法中调绘制的方法：

    private static void HierarchyItemCB(int instanceID, Rect selectionRect)
    {
        var go = EditorUtility.InstanceIDToObject(instanceID) as GameObject;
        if (go == null) return;

        DrawActive(go,selectionRect);

        DrawCombine(go, selectionRect);
    }

private static void HierarchyItemCB(int instanceID, Rect selectionRect)

{

var go = EditorUtility.InstanceIDToObject(instanceID) as GameObject;

if (go == null) return;

DrawActive(go,selectionRect);

DrawCombine(go, selectionRect);

}

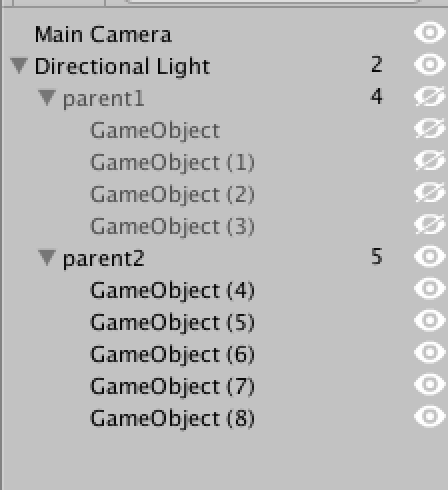

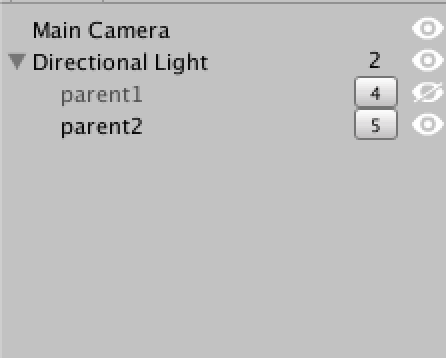

效果对比展示，你会发现层级被收缩了起来。

已知BUG

当点击收缩/展开的图标时，场景检测并不会改变，此时你即使Ctrl + S保存场景也是无用的，这应该为Unity的BUG，我的版本是5.3.1f1，其中我观看了两个插件 2dToolKit 和 Hierarchy2 两个插件存在的问题。

如果有好的方法请留言，或者联系作者～

可以改进的地方

图标都是用的白色的，我们可以加入颜色，当然这还得考虑到我们可以切换Unity的背影颜色。

但是说白了，这都不是事。

标签中 NotEditable 应该为不可编辑状态，这个东西也可以做成功能。

血源诅咒还差最后一个杯就白金了，玩去。
